。C
大殼體直徑：2600mm單機大換熱面積：4000m‘
換熱管規格：+10~+57mm換熱管長度：100~12000mm
換熱管表質：普通管換熱管種類：弧線管、螺旋管
折流元件：弓形折流板
、環形折流板
、折流桿
常用材料：低碳鋼、低合金鋼
、不銹鋼
、銅（換熱管J）
（五）執行標準
國家強制性標準GB151-1999《管殼式換熱器》
（六）型號表示方法（參照GB151-1999標準）

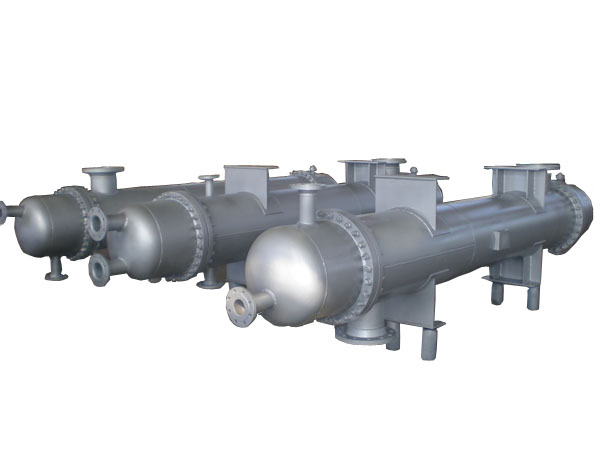

管式換熱器
發布時間： 2020-11-20瀏覽量：
我公司持有一、二類壓力容器設計資格證書及制造許可證
。
管殼式換熱器是我公司產品
。我公司在管殼式換熱器結構設計
、產品制造及其應用技術方面有很多獨到之處
；其中螺旋管式、弧線管式
、折流板式管殼換熱器是我公司自行研制開發的產品
，性能質量為國際先進水平，被廣泛應用于各行各業
，尤其是石油化工電力冶金行業。
（一）構成
管殼式換熱器由管箱
、殼體
、管束等主要元件構成。管束是管殼式換熱器的核心
，其中換熱管為導熱元件
，決定換熱器的熱力性能。另一對換熱器熱力性能有較大影響的基本元件是折流板
。箱和管殼主要決定管殼式換熱器的承壓能力及操作運行的可靠性。
（二）工作原理
管殼式換熱器屬于間壁式換熱器
、其換熱管內構成的流體通道稱為管程，換熱管外構成的流體通道稱為殼程
。管程和殼程分別通過兩不同溫度的流體時
，溫度較高的流體通過管壁將熱量傳遞給溫度較低的流體，溫度較高的流體被冷卻
，溫度較低的流體被加熱
，進而實現兩流體換熱工藝目的。
（三）主要技術特性
1
、一般管殼式換熱器屬與其他類型的換熱器比較有以下主要技術特性：
(1)耐高溫高壓，堅固可靠耐用
；
(2)制造應用歷史悠久
，制造工藝及操作維檢技術成熟；
(3}選材廣泛，適用范圍大
。
2
、我公司管殼式換熱器除第1條所述特性，以下主要技術特性：
旋管管殼式換熱器的換熱管內外表面均呈螺旋狀
，管程流體在管內呈三維螺旋運動狀態向前流動，流速很低時就可達到充分湍流
、從而克服了管殼式換熱器管程流體界膜傳熱系數較低的缺點
，顯著提高換熱器的總傳熱系數，流體阻力損失較?div id="jfovm50" class="index-wrap">?div id="jfovm50" class="index-wrap">；
(2)弧線管管殼式換熱器是波節管式換熱器的改進型，具有波節管式換熱器傳熱系數高
、不易結構等全部優點，同時克服了波節管式換熱器受制造工藝限制而管壁較薄(不大于10mm)
、換熱管較短(50m)
，管板與換熱管連結須另加焊接套（不符合GB151國家強制性標準要求J等缺點，完全符合GB151國家標準
，堅固耐用
。
（四）主要技術參數
大設計壓力：小于10MPa高設計溫度：650。C
大殼體直徑：2600mm單機大換熱面積：4000m‘
換熱管規格：+10~+57mm換熱管長度：100~12000mm
換熱管表質：普通管換熱管種類：弧線管
、螺旋管
折流元件：弓形折流板、環形折流板
、折流桿
常用材料：低碳鋼
、低合金鋼、不銹鋼
、銅（換熱管J）
（五）執行標準
國家強制性標準GB151-1999《管殼式換熱器》
（六）型號表示方法（參照GB151-1999標準）
